声学多普勒流速剖面仪
（Acoustic Doppler Current Profiler ADCP）
中科院声学所、锦州航星集团联合出品
一、简介
声学多普勒流速剖面仪是一种利用声学多普勒技术测量水中流场剖面的仪器，可以安装在海床基、潜标或浮标上进行长时间定点测量，也可安装在载体上进行走航测量。声学多普勒流速剖面仪内部设有专用的数据存储装置，可实现对试验数据的长期记录。
75kHz 150kHz 300kHz
目前75kHz、150kHz、300kHz声学多普勒流速剖面仪均已在潜标上与国外同类产品进行了长时间的同步比测，其中最长时间达6个月，参加比测的国内产品和国外产品的各层流速的测量差异均在±1cm/s范围内。

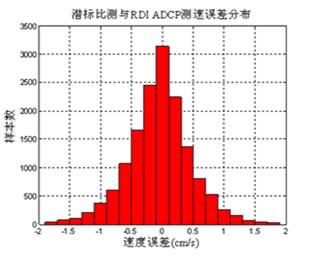

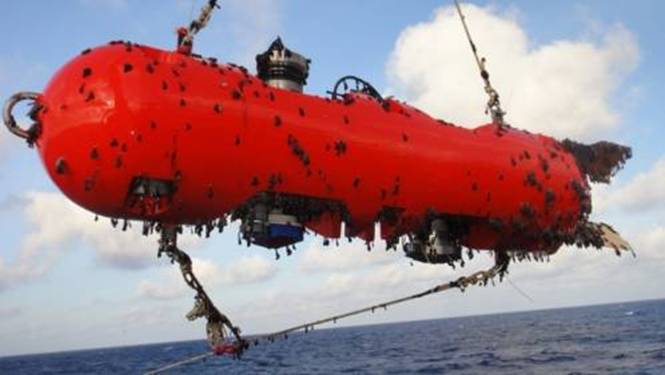

潜标同步比测试验（上）及比测试验统计结果（下）
二、主要功能
流场剖面测量
声学多普勒流速剖面仪一次发射可测量上百层的流速结果，获得被测区域的流速剖面，而且测量精度高、不干扰被测流场的运动状态，不需要人员干预能够长期自主工作等优点。声学多普勒流速剖面仪采用低功耗设计，内部设有专用的数据存储装置，可实现对试验数据的长期记录，非常适合对流场进行长期定点观测。

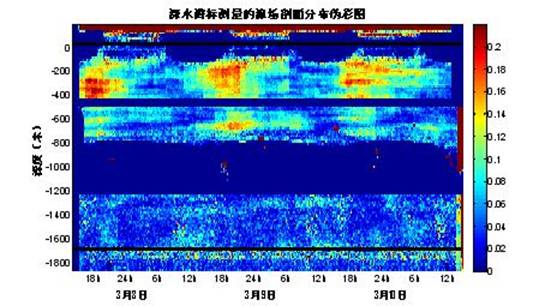

流场剖面测量结果
对底测速和导航
声学多普勒流速剖面仪可以在测量流速的同时输出设备相对海底的高精度三维运动速度，并可与罗经或惯导组合形成自主导航系统，用于水面船只、水下拖体、AUV、UUV等的控制和导航。根据实际使用结果，声学多普勒流速剖面仪与IXSEA公司的OCTANS罗经的组合导航精度优于0.5%。
波浪观测
声学多普勒流速剖面仪利用其对波面高度和流场剖面的测量结果，可以实现对波浪的波高、周期、方向等关键参数的测量，非常适合对波浪的长期观测。

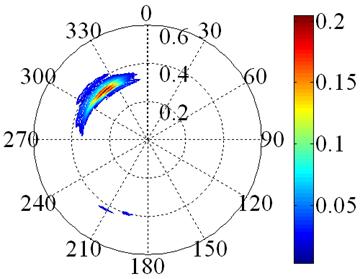

波浪方向谱
河道流量测量
声学多普勒流速剖面仪一次测量可以获得多层流速，通过走航测量可以获得整个断面的流速，同时它还可以测量设备对底高度和速度，因此可以在测量流速的同时得到断面的面积，通过对流速和断面面积进行积分，可实现对河道的流量测量。与传统测量方法相比，具有测量精度高，测量时间短等优点。
三、主要技术指标
|
指标名称 |
75kHz |
150kHz |
300kHz |
600kHz |
|
测速范围 |
±10m/s |
±10m/s |
±10m/s |
±10m/s |
|
测量层数 |
1～128层 |
1～128层 |
1～128层 |
1～128层 |
|
测流作用距离 |
500m |
200m |
100m |
40m |
|
流速测量精度 |
1％测量值±10cm/s |
1％测量值±10cm/s |
0.5％测量值±10cm/s |
0.5％测量值±10cm/s |
|
最大探底高度 |
900m |
450m |
200m |
100m |
|
对底测速精度 |
0.5％测量值±0.5cm/s |
0.5％测量值±0.5cm/s |
0.5％测量值±0.5cm/s |
0.5％测量值±0.5cm/s |
|
耐压 |
3000m |
3000m |
1500m 6000m |
200m |
|
待机功耗 |
≤20mW |
≤20mW |
≤20mW |
≤20mW |
|
工作温度 |
-5～50℃ |
-5～50℃ |
-5～50℃ |
-5～50℃ |
|
贮存温度 |
-30～60℃（不含电池） |
-30～60℃（不含电池） |
-30～60℃（不含电池） |
-30～60℃（不含电池） |
产品型号
整机型号：
SCI-300kHz-20-6000-Ti
设备类型-工作频率-波束倾角-设备耐压-壳体材料
设备类型:
SC1-内置电池型ADCP-1型（采用通用软件）：
DR1-非内置电池型ADCP-1型（采用通用软件）：
DVL1-多普勒计程仪-1型（采用DVL版本软件软件）：
RIV1-河道流量ADCP-1型（采用河道型软件版本、需要增加流量测量软件）
工作频率: 75kHz、150kHz、300kHz、600kHz、1200kHz
波束倾角: 20、30（单位：度）
设备耐压: 400、1500、3000、6000（单位：米）
外壳材料: Ti(钛合金）、Al（铝合金）
仪器尺寸
75kHz 150kHz 300kHz 600kHz
联系方式
刘先生：0416-3855871 13941657136
